Installatiehandleiding MuxLab 500306

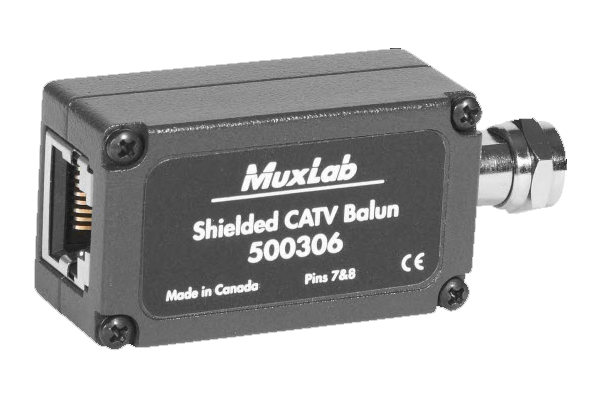

Gefeliciteerd met de aanschaf van uw MuxLab 500306 Coax over UTP module(s).
In deze handleiding leggen wij u graag stap voor stap uit hoe u de MuxLab 500306 installeert en in gebruik neemt. Lees deze handleiding eerst volledig voor u de producten aan gaat sluiten
- Zorg dat er geen signaal op de coaxkabel staat. Dit kan door de connector uit de kabeldoos van de provider (meestal in de meterkast) te halen.
- Plaats één van de MuxLab 500306 modules tussen de inkomende COAX kabel (of indien van toepassing aan de splitter/versterker), al dan niet met behulp van het F-verloopstuk, en sluit op de andere zijde de UTP kabel aan. Let op; draai de F-connector hand-vast aan.
- Bij de televisie of decoder sluit u eerst UTP kabel aan en vervolgens monteert u de COAX aan de televisie.
- Sluit de coax weer aan in de meterkast.
- U kunt nu televisie kijken.
Neem het volgende in acht bij de ingebruikname van de MuxLab 500306.
- Controleer of de maximale afstand tussen de twee modules binnen MuxLab specificaties liggen. Dit bedraagt maximaal 45 meter.
- Let op: Probeer de behuizing van de MuxLab 500306 niet te openen. Er zijn geen door de gebruiker te repareren onderdelen in de module. Na het openen van de unit vervalt de garantie.
- Schakel de stroom uit van de CATV-video-apparatuur volgens de instructies van de fabrikant.
- Zorg ervoor dat de aderparen van de UTP-kabel aan beide zijde van de kabel gelijk zijn.
- Let op: de MuxLab 500306 werkt uitsluiten in een point-2-point verbinding tussen beide modules. Tussenkomst van routers/switches en/of Powerline adapters kan niet. Evenals het coax signaal te proberen converteren naar een wifisignaal.
- Let op: de module niet voor de ventilatieopeningen van het apparaat monteren. Afdekking van de openingen kan ertoe leiden dat de apparatuur oververhit raakt.
- Het signaalverlies op een lengte van 45 meter bedraagt +/- 2,5 dB. Mocht het signaal niet optimaal doorkomen, probeer dan een signaalversterker te plaatsen VOOR de balun die de COAX omzet naar UTP.
Bekend probleem. Helaas is het niet mogelijk om de MuxLab 500306 in combinatie met Powerline Adapters te gebruiken. Het signaal dat tussen de Powerline Adapters gebruikt wordt is niet vergelijkbaar met het signaal dat normaliter door een coaxkabel (of netwerkkabel in combinatie met de MuxLab 500306) gebruikt wordt. Hierdoor is het onmogelijk om een coax signaal via Powerline te sturen.
M'n mediabox xl en extra Mediabox worden vervangen door de Next box. Momenteel is de extra box via de powerline adapter van Ziggo aangesloten. Geen idee wat daarvan de snelheid is. Nu begrijp ik dat de mediabox Next niet zonder coaxkabel aangesloten kan worden? Als de powerline adapter van Ziggo niet snel genoeg is, is dan misschien de Devolo Magic 1 WiFi 1200 wel een optie om de MuxLab 500306 te gebruiken om de tweede mediabox Next aan te sluiten?
De MuxLAb 500306 is dé oplossing!
Beste David,
Dank voor je reactie.
Nee, het is onmogelijk om een coaxsignaal over powerline te sturen. Hiervoor is de bandbreedte van de Powerline adapters te laag. De bandbreedte van coax is 1,3 GBPS terwijl de meeste powerline adapters nu op 400 mbps zitten.
Groet,
Peter van Beek
Hi Peter,
Heb je ook een oplossing waar je wel een powerline adapter kan inzetten? Ik heb een oud huis, en een Ziggo aansluiting. De vorige bewoners hadden TV via VDSL, en brachten dat met UTP via Powerline adaptors naar de woonkamer. De VDSL aansluiting had voor mij echter weinig bandbreedte, dus ik heb een Ziggo aansluiting genomen. Die levert het TV signaal echter alleen via Coax t/m de meterkast. Weet jij hier een oplossing voor? Thanks!
